디지털 체중계를 보다 정확하게 사용하고 싶은데, 어떤 구조로 무게를 측정하는지 궁금하셨나요? 우리가 매일 아무 생각 없이 올라가는 체중계 속에는 아주 민감하게 힘을 감지하는 전자식 로드셀이라는 센서가 숨어 있습니다. 이 로드셀이 얼마나 정교하게 설계되고 보정되느냐에 따라 체중계의 신뢰도가 달라지기 때문에, 원리와 구조를 이해해 두면 제품을 고를 때도 훨씬 현명한 선택을 할 수 있어요. 이 글에서는 전자식 로드셀이 무엇인지, 디지털 체중계에서 어떤 역할을 하는지, 그리고 정확도를 유지하기 위한 관리 방법까지 차근차근 풀어보겠습니다.
목차
읽는 팁
로드셀의 구조가 생소하다면, 목차를 위에서부터 차근차근 따라 내려오면서 읽어 보세요. 중간에 헷갈릴 때는 다시 이 목차로 올라와 필요한 부분만 골라 읽어도 좋습니다.

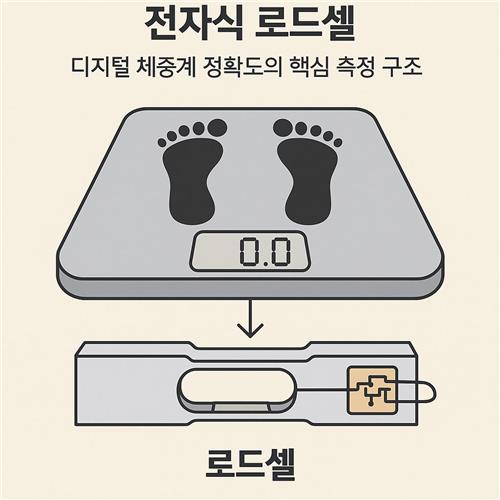

전자식 로드셀의 기본 원리와 구조
전자식 로드셀은 힘(하중)을 전기 신호로 바꿔 주는 센서입니다. 디지털 체중계에서 사람의 몸무게가 올라가면 내부의 금속 구조물이 아주 미세하게 휘어지고, 그 변형량을 전기적으로 읽어 무게로 환산하는 방식이에요. 가장 널리 쓰이는 방식은 스트레인 게이지(저항 변형계) 타입 로드셀로, 금속 빔에 부착된 저항이 늘어나거나 줄어들면서 전기 저항값이 변하고, 이 변화를 브리지 회로와 증폭 회로를 통해 정밀하게 읽어냅니다. 구조 자체는 단순해 보이지만, 온도 변화나 외부 충격, 장기간 사용에 따른 피로 등을 고려해 설계해야 하기 때문에 실제로는 고도의 정밀 공정이 필요합니다.
전자식 로드셀의 사양을 이해하면, 디지털 체중계의 스펙을 읽을 때도 훨씬 눈에 잘 들어옵니다. 대표적으로 정격 용량, 허용 과부하, 출력 감도, 선형성, 반복성, 크리프, 보호 등급(IP 등급) 같은 항목들이 있고, 이 값들이 좋아야 체중계가 오랫동안 정확한 값을 유지할 수 있습니다.
| 주요 사양 항목 | 설명 | 체중계에서의 의미 |
|---|---|---|
| 정격 용량 (Rated Capacity) | 로드셀이 안전하게 측정할 수 있는 최대 하중 | 예: 150 kg, 180 kg 등 체중계 최대 측정값과 연결 |
| 출력 감도 (Sensitivity) | 정격 하중에서의 출력 전압(예: 2.0 mV/V) | 감도가 높을수록 미세한 무게 변화를 더 잘 구분 가능 |
| 선형성 (Linearity) | 실제 출력이 이상적인 직선과 얼마나 가까운지 | 저가형 체중계에서 값이 들쭉날쭉한 이유와 직결 |
| 반복성 (Repeatability) | 같은 하중을 여러 번 걸었을 때 재현성 | 내려갔다 다시 올라가도 같은 체중이 나오는지와 관련 |
| 크리프 (Creep) | 시간이 지남에 따라 출력이 조금씩 변하는 특성 | 한동안 올라가 있으면 수치가 서서히 변하는 현상에 영향 |
전자식 로드셀의 사양표는 처음 보면 복잡하게 느껴지지만, 정격 용량과 정확도 등급 정도만 이해해도 체중계의 품질을 가늠하는 데 큰 도움이 됩니다.
디지털 체중계에서 로드셀의 역할과 성능 지표
디지털 체중계는 겉으로 보면 단순한 제품 같지만, 내부를 들여다보면 로드셀 + 아날로그 증폭기 + A/D 컨버터 + 마이크로컨트롤러 구조로 이루어진 작은 계측 시스템입니다. 이 중에서 로드셀은 입력부, 즉 사람의 몸무게를 처음 받아들이는 핵심 센서이고, 이 단계에서 노이즈가 크거나 정확도가 떨어지면 이후 전자 회로가 아무리 좋아도 보완하기 어렵습니다. 그래서 체중계의 성능을 논할 때는 해상도(분해능), 정확도, 반복성, 응답 속도 같은 로드셀 관련 지표를 함께 보는 것이 중요합니다.
일반 소비자용 체중계에서는 보통 0.1 kg 단위로 표시하지만, 내부적으로는 그보다 훨씬 더 미세한 단계까지 측정해 평균을 내거나 필터링을 적용합니다. 예를 들어 24비트 A/D 컨버터와 고감도 로드셀을 사용하면, 최대 150 kg 범위에서 이론상 수 g 단위까지도 구분이 가능하기 때문에, 소프트웨어에서 안정화 알고리즘을 거쳐 최종적으로 사람이 보기 좋은 숫자만 표시하는 방식입니다.
| 성능 지표 | 설명 | 소비자가 체감하는 부분 |
|---|---|---|
| 분해능 (Resolution) | 로드셀이 구분할 수 있는 최소 무게 변화 | 0.1 kg 단위 표시가 가능한지, 소수점 몇째 자리까지 나오는지 |
| 정확도 (Accuracy) | 실제 값과 측정 값의 오차 범위 | 헬스장 체중계와 집 체중계가 얼마나 비슷한 값을 보여주는지 |
| 반복성 (Repeatability) | 같은 조건에서 여러 번 측정했을 때 일관성 | 내려갔다 다시 올라가도 같은 몸무게가 뜨는지 여부 |
| 응답 속도 (Response Time) | 안정된 값이 화면에 표시되기까지 걸리는 시간 | 올라간 직후 숫자가 빨리 고정되는지, 오래 흔들리는지 |
실제로 엔지니어들은 샘플 체중계를 여러 번 테스트하면서, 로드셀의 출력 데이터를 기록해 그래프를 그리고, 최소·최대 오차가 얼마인지, 온도와 시간에 따라 얼마나 변하는지 등을 벤치마크처럼 비교합니다. 사용자는 이런 세부 데이터까지 볼 수는 없지만, 제조사에서 계측 등급 로드셀 사용, 고정밀 A/D 컨버터 적용 같은 문구를 강조한다면 내부적으로 이러한 성능 테스트를 거쳤을 가능성이 높다고 볼 수 있습니다.
활용 사례와 어떤 사용자에게 적합한가
전자식 로드셀은 단순히 체중계 안에만 들어가는 부품이 아니라, 각종 계량기기와 산업용 계측 장비의 공통 핵심 센서입니다. 하지만 집에서 사용하는 디지털 체중계만 놓고 보더라도, 로드셀의 특성을 알면 어떤 제품이 본인에게 맞는지 고르기가 훨씬 쉬워집니다. 특히 체중 관리, 피트니스, 다이어트, 건강 모니터링을 하고 있다면 체중 변화의 신뢰도가 매우 중요하기 때문에, 로드셀의 정확도와 안정성을 강조하는 제품을 선택하는 것이 좋습니다.
아래 체크 포인트를 보면서 본인이 어떤 유형에 가까운지 생각해 보세요. 로드셀의 등급과 체중계의 설계 방향이 사용자 라이프스타일과 잘 맞으면, 수 년 동안 큰 스트레스 없이 꾸준히 사용할 수 있습니다.
체중계 선택 체크 포인트
1) 매일 체중을 기록하며 다이어트를 하고 있다면, - 작은 체중 변화에도 민감해야 하므로 높은 분해능과 반복성이 중요한 로드셀이 유리합니다.
2) 가족 여러 명이 함께 쓰는 체중계라면, - 최대 하중과 안전율이 높은 제품을 고르는 것이 좋고, 충격에 강한 구조의 로드셀이 쓰이는지 확인해 보세요.
3) 장기간 두고 쓰는 헬스장·PT샵·병원 등에서 사용한다면, - 상업용 계량 등급을 만족하는 로드셀인지, 보정 및 점검 기능이 있는 체중계를 고려할 만합니다.
4) 가끔만 체중을 확인하는 용도라면, - 최고급 로드셀까지는 필요 없지만, 최소한 반복성 spec 이 어느 정도인지 살펴보면 품질을 가늠할 수 있습니다.
TIP: 제품 상세 페이지에 로드셀 관련 정보가 거의 없고, 단순히 최대 하중과 디자인만 강조된다면 장기적인 정확도 면에서는 다소 아쉬울 수 있습니다. 로드셀 타입, 감도, 정확도 등급을 언급하는 제조사를 우선적으로 살펴보세요.
정리하자면, 전자식 로드셀은 디지털 체중계의 성격을 결정하는 심장부에 가깝습니다. 디자인이나 앱 연동 기능도 물론 중요하지만, 몸무게라는 숫자를 믿을 수 있어야 의미가 있으니 앞으로는 체중계를 볼 때 “로드셀은 어떤 등급을 썼을까?”라는 시선으로 한 번 더 체크해 보면 좋겠습니다.
로드셀 종류별 특징과 체중계에 적합한 타입
로드셀이라고 해서 모두 같은 구조는 아닙니다. 금속 블록의 형태와 설치 방식에 따라 빔 타입, 싱글 포인트, 셰어빔, S-타입, 압축형 등 여러 종류로 나뉘며, 산업 현장에서는 용도에 따라 다양한 타입을 선택하지만, 디지털 체중계에는 주로 싱글 포인트 로드셀 혹은 코너에 배치한 빔 로드셀 4개 조합이 사용됩니다.
체중계 특성상 사람의 발이 어느 위치에 올라가도 비슷한 값이 나와야 하기 때문에, 偏하중(편하중) 보정이 잘된 로드셀이 중요합니다. 싱글 포인트 타입은 한 개의 로드셀만으로도 플랫폼 전체의 무게를 비교적 균일하게 읽을 수 있도록 설계되어 있어, 소형 체중계나 주방 저울 등에서 많이 쓰입니다.
| 로드셀 타입 | 특징 | 디지털 체중계와의 궁합 |
|---|---|---|
| 싱글 포인트 로드셀 | 한 지점에 하중을 걸어도 전체 판의 무게를 균일하게 측정할 수 있도록 설계 | 슬림형 가정용 체중계, 주방 저울에 가장 적합 |
| 빔 타입 로드셀 (4개 구성) | 체중계 각 모서리에 설치해 전체 하중을 분산 처리 | 조립은 복잡하지만 정확도와 내구성이 좋아 상위급 체중계에 사용 |
| S-타입 로드셀 | 인장·압축 모두 측정 가능, 산업용 계측에 널리 사용 | 체중계보다는 공장, 실험 장비에 적합 |
| 압축형 로드셀 | 큰 하중을 수직 방향으로 받는 구조, 고하중 계량에 사용 | 대형 플로어 스케일, 차량 저울 등에 사용, 가정용 체중계에는 과한 스펙 |
가정용 디지털 체중계 스펙에는 로드셀 타입까지 적혀 있지 않은 경우가 많지만, 제품 이미지나 분해 사진, 리뷰 등을 보면 어느 정도 추정할 수 있습니다. 얇고 슬림한 일체형 구조라면 싱글 포인트 타입일 가능성이 높고, 약간 두껍지만 튼튼한 느낌의 체중계는 내부에 네 개의 빔 로드셀이 들어 있을 수 있습니다.
주의: 로드셀 구조가 부실한 체중계는 한쪽으로 치우쳐서 서거나, 카펫 위에서 사용하는 것만으로도 측정값이 크게 틀어질 수 있습니다. 가능하면 단단한 바닥 위, 체중계 중앙에 바르게 서서 측정하는 습관을 들이는 것이 좋습니다.
오차·불량 증상과 전자식 로드셀 점검 방법
체중계를 쓰다 보면 어느 순간부터 “이거 숫자가 이상한데?”라는 생각이 들 때가 있습니다. 그 원인 중 상당수가 바로 로드셀의 피로나 설치 상태 변화입니다. 로드셀 자체가 손상된 경우도 있지만, 나사를 너무 세게 조였거나, 바닥이 고르지 않거나, 체중계가 떨어지면서 내부 구조가 살짝 비틀어진 것만으로도 측정값에 오차가 생길 수 있습니다.
다음과 같은 증상은 로드셀 또는 체중계 구조에 문제가 있을 가능성이 높은 신호입니다.
- 같은 사람인데 측정할 때마다 값이 크게 달라지는 경우체중계에 여러 번 올라갔다 내려와도 0.5 kg 이상씩 차이가 난다면, 로드셀의 반복성 저하나 체중계 바닥 접촉 상태에 문제가 있을 수 있습니다.
- 아무도 안 올라가 있는데 0이 아닌 값이 표시되는 경우영점(Zero)이 틀어진 상황입니다. 전원 버튼을 껐다 켠 후에도 계속된다면, 로드셀의 영점 드리프트나 회로 문제를 의심해 볼 수 있습니다.
- 항상 일정하게 몇 kg 정도 더 무겁거나 가볍게 나오는 경우보정(Calibration)이 필요할 수 있습니다. 일부 체중계는 자체 보정 기능을 제공하며, 그렇지 않은 경우에는 기준이 되는 다른 계측 장비와 비교해 오차 범위를 파악해야 합니다.
- 체중계 특정 부분에 서면 값이 달라지는 경우편하중 보정이 충분하지 않거나, 로드셀이 한쪽만 제대로 힘을 받는 구조로 변형된 상태일 수 있습니다.
간단한 점검 방법으로는, 생수통처럼 무게가 명확한 물건을 여러 개 준비해 체중계 위에 올려보는 방식이 있습니다. 예를 들어 2 L 생수는 대략 2 kg 정도이니, 몇 개를 조합해 올려 보고 측정값의 일관성을 확인해 볼 수 있습니다. 이때 가능한 한 체중계 중앙에 올리고, 여러 번 반복해서 값을 비교해 보세요.
간단 정리
평평한 바닥에서 0점을 맞춘 뒤, 기준이 되는 물건으로 테스트했을 때 오차가 크지 않고, 반복 측정 시 값이 안정적이라면 로드셀 상태는 비교적 양호하다고 볼 수 있습니다.
자주 묻는 질문(FAQ) – 전자식 로드셀과 디지털 체중계
첫 번째 질문: 가정용 체중계에도 로드셀 등급 차이가 큰가요?
네, 가정용 체중계라고 해서 모두 같은 수준의 로드셀을 사용하는 것은 아닙니다. 일부 저가형 제품은 온도 변화나 장기 사용에 취약한 로드셀을 쓰기도 하고, 반대로 의료용 계량 등급에 가까운 센서를 사용하는 제품도 있습니다. 정확도와 반복성을 중요하게 생각한다면, 단순히 최대 하중과 디자인뿐 아니라 로드셀의 정밀도, 사용 등급을 강조하는지 여부를 함께 확인해 보세요.
두 번째 질문: 체중계 영점이 자꾸 틀어지는 이유는 무엇인가요?
영점이 틀어지는 원인은 크게 두 가지입니다. 하나는 로드셀 자체의 영점 드리프트이고, 다른 하나는 체중계 설치 환경 문제입니다. 체중계를 자주 옮기거나, 카펫처럼 푹신한 바닥에서 사용하거나, 한쪽으로 쏠리는 힘이 자주 가해지면 구조물이 미세하게 변형되어 영점이 조금씩 바뀔 수 있습니다. 단단한 바닥에 놓고 사용하면서, 필요할 때마다 전원을 껐다 켜 0점을 다시 잡아주는 것이 좋습니다.
세 번째 질문: 로드셀 수명은 어느 정도인가요?
로드셀 자체는 설계상 수십만 회 이상 하중을 견디도록 만들어집니다. 하지만 실제 수명은 사용 환경, 충격, 과부하 여부에 따라 크게 달라집니다. 정격 용량을 자주 넘기거나, 체중계를 떨어뜨리는 등의 충격이 반복되면 내부 금속 구조에 피로가 쌓여 정확도가 서서히 떨어질 수 있습니다. 일반 가정에서 정상적으로 사용하는 경우라면 몇 년 이상 문제 없이 사용하는 경우가 많습니다.
네 번째 질문: 체중계 수치가 헬스장·병원과 다를 때 무엇을 기준으로 봐야 하나요?
상업용이나 의료용 계량 장비는 정기 검정을 통해 정확도를 관리하는 경우가 많습니다. 따라서 집 체중계보다 신뢰도가 높은 편이고, 큰 차이가 난다면 집 체중계를 보정 기준으로 삼기에 좋습니다. 다만 측정 시간, 식사 여부, 옷 무게 등 변수가 많기 때문에, 동일한 조건에서 비교해 보고 일정한 차이 값이 유지되는지 확인하는 것이 중요합니다.
다섯 번째 질문: 집에서 로드셀을 직접 교체하거나 보정할 수 있나요?
일부 산업용 장비는 로드셀을 교체하고 보정할 수 있도록 설계되어 있지만, 가정용 디지털 체중계는 대부분 일체형 구조라 사용자가 직접 교체하는 것은 권장되지 않습니다. 분해 과정에서 센서와 회로가 손상될 수 있고, 보정 장비도 없기 때문에 비용과 시간을 고려하면 새 제품을 구매하는 것이 더 합리적인 경우가 많습니다.
여섯 번째 질문: 체중계 위에 물건을 장기간 올려두면 로드셀에 안 좋을까요?
장시간 하중이 걸린 상태가 계속되면 로드셀에 크리프가 누적되어 영점이 조금씩 틀어질 수 있습니다. 특히 정격 용량에 가까운 무거운 물건을 올려둔 상태로 장기간 방치하는 것은 좋지 않습니다. 체중계는 측정할 때만 사용하고, 평소에는 위를 비워 두는 습관이 로드셀 수명과 정확도 유지에 도움이 됩니다.
마무리 – 디지털 체중계의 숫자를 신뢰하려면
지금까지 디지털 체중계 속에 숨은 핵심 부품, 전자식 로드셀의 구조와 역할을 함께 살펴봤습니다. 겉으로 보이는 것은 단순한 유리판과 숫자 디스플레이뿐이지만, 그 뒤에는 아주 미세한 변형까지 읽어내는 정밀 센서 기술이 숨어 있습니다. 로드셀의 사양과 종류, 설치 상태, 사용 습관이 모두 합쳐져 우리가 보는 체중 숫자가 만들어진다는 점을 알고 나면, 앞으로 체중계 선택과 사용 방식이 조금은 달라질 수도 있습니다.
꼭 고가의 전문 장비가 아니더라도, 기본이 잘 잡힌 로드셀과 안정적인 설계를 가진 체중계를 고르고, 평평한 바닥에서 0점 맞추기, 같은 조건에서 측정하기 같은 간단한 습관만 지켜도 몸무게 기록의 신뢰도는 충분히 높일 수 있습니다. 여러분의 체중계는 지금 어떤 로드셀과 함께 일하고 있을지, 한 번쯤 떠올려 보시면 재미있을 것 같아요.
더 알아보기 좋은 참고 사이트
전자식 로드셀과 디지털 체중계의 동작 원리를 더 깊이 공부해 보고 싶다면 아래와 같은 공식 문서나 기술 자료를 참고해 보시는 것도 좋습니다.
- 로드셀 기본 원리 개요
Load Cell – 위키피디아 영문 문서 로드셀의 기본 구조, 종류, 사용 예시를 폭넓게 정리한 개요 문서입니다. 용어 정리와 큰 그림을 파악하는 데 도움이 됩니다. - 계량기 관련 기준 및 정보
국가기술표준원(KATS) 공식 사이트 계량, 표준 관련 정책과 규격 정보를 확인할 수 있는 국내 공신력 있는 기관입니다. 상업용 계량 장비에 적용되는 기준을 찾아볼 수 있습니다. - 센서 및 계측 기술 자료
OMEGA Engineering – Load Cell Resources 센서 전문 업체에서 제공하는 로드셀 기술 자료 모음으로, 설치 방법, 선택 가이드, 응용 사례 등을 비교적 친절하게 설명하고 있습니다.
