책상 위 작은 USB 가습기, 자주 물 보충하느라 번거로우셨죠? 이 글에서는 간단한 전자부품과 호스만으로 자동으로 물을 보충해주는 시스템을 만드는 방법을 소개합니다. 전자공학을 전공하지 않아도 충분히 따라 할 수 있도록 부품의 역할, 배선 개요, 제작 순서, 비용과 안전 포인트까지 차근차근 정리했어요. 아래 목차를 순서대로 따라오시면, 퇴근 때까지 수조를 걱정하지 않는 편안함을 직접 경험하실 수 있을 거예요.
목차

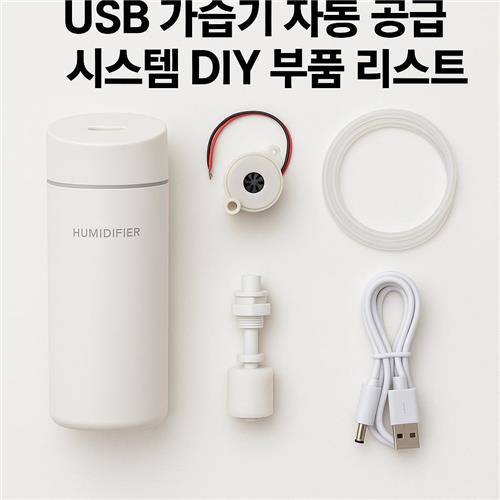

자동 공급에 필요한 부품 5가지 한눈에 보기
USB 가습기 자동 공급 시스템의 핵심은 안정적인 5V 구동과 과주입 방지입니다. 아래 다섯 가지 부품만 갖추면 깔끔한 기본형을 만들 수 있습니다. 유량이 일정하고 역류가 없는 페리스탈틱 펌프를 추천하되, 예산에 따라 미니 수중펌프로 대체가 가능합니다. 수위를 감지하는 플로트 스위치가 물 부족 시에만 펌프를 동작시키며, MOSFET 드라이버 모듈 또는 USB 릴레이가 안전하게 전류를 제어합니다. 마지막으로 실리콘 튜브와 체크밸브가 역류와 누수를 줄여 전체 안정성을 높입니다.
| 부품 | 권장 사양 | 핵심 역할 | 대체/비고 |
|---|---|---|---|
| 5V 페리스탈틱 펌프 | 5V, 80~120 mL/min, 연속전류 300~600 mA | 정확한 유량, 역류 방지, 위생적 이송 | 미니 수중펌프로 대체 가능(저가) |
| 플로트 스위치(수위센서) | NC/NO 전환형, 최대 100V 0.5A 등급 | 수조 수위 감지, 과주입 방지 | 자석 리드식·상하 장착형 선택 |
| MOSFET 드라이버 모듈 | 논로직 레벨 N채널, 10A 이상 표기, 플라이백 다이오드 내장 | 펌프 전류 스위칭, 발열 저감 | USB 릴레이 모듈로 대체 가능 |
| USB 전원·보호 부품 | 5V 2A 어댑터, 인라인 스위치, 1A 퓨즈 | 안정 전원 공급, 단락 보호 | 과전류 차단형 USB 케이블 활용 |
| 실리콘 튜브·체크밸브·흡입필터 | 내경 2~3 mm, 식품등급, 원터치 피팅 | 역류·슬러지 차단, 누수 감소 | 튜브 고정용 케이블타이/클립 추가 |
TIP: 가습기 내부 수조에 직접 펌프 토출을 넣기보다, 상단 덮개 근처로 토출해 안개 통로를 피하도록 배치하면 역분무나 물튐을 줄일 수 있습니다.
유량·소음·전류 테스트 예시와 설계 기준
가정용 USB 환경은 전압 강하와 포트 전류 한계로 성능 편차가 생길 수 있습니다. 따라서 5V 2A 이상 어댑터를 권장하고, 케이블 길이는 1m 이내로 유지하세요. 아래 수치는 책상 환경에서 대표적으로 사용하는 5V 펌프의 예시 측정값입니다. 유량은 계량컵 측정, 소음은 30cm 거리에서 스마트폰 앱으로 대략 측정했으며, 여러분의 부품·배관·수조 높이에 따라 달라질 수 있습니다. 설계 시에는 목표 가습량의 1.5배 수준으로 여유 유량을 확보하고, 체크밸브와 호스 라우팅으로 역류와 에어락 발생을 줄이는 것이 핵심입니다.
| 테스트 전압 | 평균 유량 (mL/min) | 소음 (dB, 30cm) | 소비전류 (mA) | 비고 |
|---|---|---|---|---|
| 4.8V | 70~80 | 34~36 | 280~320 | 저전압, 유량 부족 가능 |
| 5.0V | 90~110 | 36~38 | 320~420 | 권장 구동 |
| 5.2V | 110~130 | 38~40 | 420~520 | 고유량, 발열 체크 |
주의: USB 허브에 다수 기기를 동시 연결하면 전압강하로 펌프가 멈출 수 있습니다. 가습기는 전용 포트에 연결하고, 펌프 라인은 MOSFET 드라이버를 통해 분리 제어하세요.
활용 시나리오와 추천 사용자 타입
자동 공급 시스템은 책상용 미니 가습기의 유지보수를 크게 줄여 줍니다. 하루 종일 컴퓨터 앞에 있어도 수조를 자주 열지 않아도 되니 청결·편의·연속성이 모두 향상됩니다. 아래 시나리오를 참고하여 본인 환경에 맞춰 구성해 보세요.
- 장시간 근무·공부 환경9~12시간 연속 사용 시, 1~2L 외부 보조탱크와 페리스탈틱 펌프 조합으로 안정적 보충을 구현합니다. 덮개를 자주 열지 않아 세균 오염 가능성도 낮아집니다.
- 아이 방·수면 환경야간에 물 부족 알림으로 깨지 않으려면 플로트 스위치를 활용해 수조가 낮을 때만 자동 주입하도록 설정합니다. 소음이 민감하면 진동이 적은 펌프를 선택하세요.
- 식물·반려동물과 공존 공간가습량이 일정하면 잎에 물방울이 맺히는 과습을 줄일 수 있습니다. 다만 반려동물이 호스를 물지 않도록 보호 덕트를 사용하세요.
- 공유 오피스·교실누가 물을 채웠는지 관리가 어려운 환경에서 자동 보충은 운영을 단순화합니다. 전원 어댑터와 보조탱크는 라벨링하여 혼선을 줄이세요.
포인트: 가습기 AS를 고려해 본체 개조 없이 외부 라인을 통해 주입하는 비침습 구성을 우선 권장합니다. 추후 철거도 쉽습니다.
수동 보충·상용 솔루션과 비교
자동 공급 DIY는 비용과 손맛 면에서 매력적이지만, 모든 사용자에게 정답은 아닙니다. 아래 표는 대표적인 세 가지 접근법을 비용, 설치 난이도, 편의성, 유지보수, 확장성 관점에서 비교한 것입니다. 본인의 상황(예산, 시간, 공간 제약)에 맞춰 선택하면 실패 확률이 크게 줄어듭니다.
| 방식 | 대략 비용 | 장점 | 단점 | 누구에게 적합? |
|---|---|---|---|---|
| 수동 보충 | 0원 | 가장 간단, 고장 요소 없음 | 반복 노동, 야간·부재 중 중단 | 사용 시간이 짧은 환경 |
| 상용 자동 급수 탱크 | 중~고가 | 설치 간편, 디자인 일체감 | 모델 호환성 제한, 확장성 낮음 | 비개조 선호, 간편함 중시 |
| DIY 자동 공급(본 글) | 저~중가 | 맞춤 유량, 확장·수리 용이, 비용 절감 | 초기 제작 시간, 배선·방수 관리 필요 | 지속 사용·커스터마이즈 선호 |
결론: 하루 사용 시간이 길거나, 다양한 가습기를 번갈아 쓰는 분들에겐 DIY가 투자 대비 만족도가 높습니다. 반면 설치·배선이 부담이면 상용 솔루션이 스트레스가 적습니다.
예산, 구매 팁, 호환성 체크리스트
예산은 펌프 선택에 가장 크게 좌우됩니다. 페리스탈틱 펌프는 유량 안정성과 역류 방지에서 유리해 장기 사용 시 가성비가 좋습니다. 반면 미니 수중펌프는 초기 비용이 낮지만 역류·사이폰 현상 관리가 필요합니다. 아래 표의 가격은 예시 범위이며 판매처와 시기에 따라 달라질 수 있습니다. 구체적 구매처는 관련 링크 모음에서 확인하세요.
| 항목 | 예상 단가 | 구매 팁 |
|---|---|---|
| 5V 페리스탈틱 펌프 | 2만~5만원 | 튜브 규격(내경 2~3 mm)·롤러 내구성·소음 리뷰 확인 |
| 플로트 스위치 | 3천~1만원 | NC/NO 타입, 수조 두께·장착 방향 체크 |
| MOSFET 드라이버/USB 릴레이 | 5천~2만원 | 역기전력 보호 다이오드, 발열 히트싱크 유무 |
| USB 어댑터·퓨즈·스위치 | 1만~2만원 | 정격 5V 2A 이상, 퓨즈홀더 인라인 권장 |
| 실리콘 튜브·체크밸브·필터 | 5천~1만5천원 | 식품등급 표시, 체크밸브 방향 화살표 확인 |
호환성 체크리스트
① 가습기 뚜껑 구조: 토출 라인을 통과시킬 공간이 있는가
② 전원: 어댑터 5V 2A 확보, 허브 공유 지양
③ 배관: 보조탱크 수위가 본체보다 낮아 사이폰 방지되는가
④ 방수: 펌프·모듈은 물 튐 범위 밖에, 연결부는 케이블타이로 고정
⑤ 유지보수: 튜브 교체가 쉬운 라우팅인지, 필터 오염 점검 주기 설정
자주 묻는 질문 FAQ
왜 페리스탈틱 펌프를 선호하나요?
튜브를 압착해 이송하기 때문에 액체가 펌프 내부와 직접 접촉하지 않아 위생적이며, 정지 시 역류가 거의 없습니다. 유량 제어가 쉬워 과주입 위험을 낮출 수 있습니다.
수중펌프를 써도 되나요?
예산 절감에는 좋습니다. 다만 역류·사이폰과 공기혼입(에어락) 관리가 필요하고, 펌프가 수조 안에 있어 청소 주기가 짧아질 수 있습니다. 체크밸브와 높은 토출 위치로 보완하세요.
플로트 스위치는 어떻게 연결하나요?
일반적으로 펌프 제어 모듈 입력에 직렬 연결합니다. 수위가 낮을 때만 회로가 닫히도록 NO/NC 방향을 선택하고, 장착 방향에 따라 작동 논리가 바뀌는 점을 유의하세요.
USB 허브에 꽂아도 되나요?
권장하지 않습니다. 다른 기기와 전류를 나누면 전압강하로 펌프 정지·소음이 발생할 수 있습니다. 전용 어댑터 또는 고출력 포트에 단독 연결하세요.
누수 방지는 어떻게 하나요?
체크밸브 방향을 확인하고, 호스 연결부는 케이블타이로 압착 고정합니다. 보조탱크는 본체보다 낮게 두어 사이폰을 근본적으로 차단하세요. 연결부 주변에는 방수 트레이를 두면 안심입니다.
가습기 보증에 영향이 있나요?
본체 개조를 하지 않는 외부 주입 방식이면 일반적으로 보증에 영향이 적습니다. 다만 제조사 정책이 다르므로, 분해·개조 없이 설치하고 물 접촉 부품만 외부에 배치하세요.
마무리
자동 공급 시스템은 작은 편의에서 시작해 일상의 리듬을 바꿉니다. 물 채우는 번거로움이 사라지면 가습기 본연의 목적, 즉 쾌적한 습도 유지에 더 집중할 수 있죠. 오늘 소개한 다섯 가지 부품과 체크리스트만 챙기면 누구나 안정적인 기본형을 만들 수 있습니다. 설치 과정에서 막히는 부분이 있다면 댓글로 상황을 알려주세요. 환경을 고려한 라우팅 팁과 대체 부품까지 함께 고민해 드리겠습니다.
관련 링크 모음
- Adafruit Learning System — 전자부품 사용 가이드
- SparkFun Tutorials — MOSFET/릴레이 제어 기초
- Arduino Docs — 센서 인터페이스 레퍼런스
- CDC — 실내 환경과 습도 건강 정보
- WHO — 실내 공기질 관련 자료
구매 전에는 위 가이드를 통해 정격 전류, 방수 등급, 케이블 굵기를 반드시 확인하세요. 유사 규격이라도 제조사별 호환성이 다를 수 있습니다.
