반갑습니다. 집이나 사무실에서 소형 USB 가습기를 쓰다 보면 물이 금방 소모되어 자주 보충해야 하는 번거로움이 있습니다. 이 글에서는 안전을 최우선으로 하면서도 누구나 따라 할 수 있는 자동 물 공급 시스템을 직접 만드는 방법을 정리했습니다. 작동 원리부터 부품 선택, 회로 구성, 누수 방지 마감, 실제 조립 순서, 비용과 구매 팁, 그리고 설치 후 관리까지 한 번에 확인하실 수 있도록 단계별로 담았습니다. 끝까지 읽으시면 본인의 환경에 맞는 설계를 스스로 결정하고, 실수 없이 완성도 높은 결과물을 얻을 수 있을 거예요.
준비물 및 사양
자동 공급 시스템의 핵심은 지속적으로 물을 보충하되 역류나 누수를 막는 안정적인 구성입니다. 소형 USB 가습기는 보통 5V를 사용하므로 동일한 전원을 공유하되, 펌프 구동 시 전류 스파이크를 고려하여 별도의 전원 또는 전류 제한 장치를 두는 편이 안전합니다. 용수 공급은 페리스탈틱 펌프를 활용하면 물이 호스를 벗어나지 않아 위생적이며 역류 방지에도 유리합니다. 수위 감지는 플로트 스위치나 전극 센서를 이용할 수 있으며, 제어는 저전력 마이크로컨트롤러(예: 5V 기반 보드)나 간단한 타이머 모듈로 충분합니다. 재질은 식수용 실리콘 튜브를 권장하고, 연결 부위에는 나사형 피팅·호스클램프·실리콘 실란트를 병행하면 장시간 안정성을 확보할 수 있습니다.
| 품목 | 권장 사양 | 선택 팁 |
|---|---|---|
| 페리스탈틱 펌프 | 5V, 유량 60~120 mL/min | 소음 낮은 타입, 호스 교체 가능 여부 확인 |
| 식수용 실리콘 튜브 | 내경 2~3 mm, 외경 4~5 mm | 내열·내수성 표시, 무취 제품 |
| 수위 센서 | 플로트 스위치(노멀오픈/노멀클로즈 선택) | 탱크 두께와 체결 방식 일치 확인 |
| 제어 보드/모듈 | 5V MCU 또는 릴레이 타이머 모듈 | 소비전류·릴레이 정격 여유 2배 이상 |
| 전원 | 5V 2A USB 어댑터(가습기+펌프 분리 권장) | UL/CE 인증, 과전류 보호 내장형 |
| 부속 | 호스클램프, 체크밸브, 피팅, 실리콘 실란트 | 역류 방지·누수 방지 필수 아이템 |
TIP: 가습기 내부에 향료·오일을 사용하면 튜브와 펌프가 손상될 수 있습니다. 자동 공급 라인은 정수 또는 생수만 사용하세요.
설계 원리와 배관 구성
시스템의 동작은 저장탱크→펌프→체크밸브→가습기 탱크 순으로 물이 이동하는 구조입니다. 페리스탈틱 펌프는 롤러가 호스를 눌러 밀어주는 방식이라 물이 기계 내부로 들어가지 않으며, 펌프가 정지하면 호스가 자연히 닫혀 역류를 줄여 줍니다. 여기에 체크밸브를 직렬로 추가해 가습기 탱크의 수압이나 진동에 의한 역류를 차단합니다. 또한 상부에는 통기 구멍을 제공해 저장탱크 내부 압력이 쌓이지 않도록 해야 유량이 안정적으로 유지됩니다. 배관 길이는 가능한 짧고 완만하게 배치하고, 낙차가 클 경우 사이펀 현상이 발생할 수 있으므로 체크밸브 위치를 가습기 쪽에 가깝게 둡니다. 마지막으로 모든 연결부는 나사형 피팅 또는 호스클램프로 고정 후 실리콘 실란트를 얇게 도포해 미세 누수를 예방합니다.
- 흐름 방향 고정탱크 → 펌프 → 체크밸브 → 가습기 순서로 단방향 구성
- 사이펀 방지체크밸브를 가습기 근처에 설치하고 배관 낙차 최소화
- 통기 확보보조 탱크에 미세 통기홀을 마련하여 진공 형성 방지
- 청결 관리식수용 재질 사용, 일정 주기 교체 계획 수립
주의: 보일러실, 직사광선, 난방기구 주변 등 고온 환경에 배관을 두면 변형·누수 위험이 커집니다. 물통은 평평하고 흔들림이 적은 곳에 배치하세요.
회로 연결과 전원 관리
USB 가습기가 사용하는 5V 라인을 그대로 펌프에 공유하면 전압 강하나 노이즈로 가습기가 재부팅되는 문제가 생길 수 있습니다. 따라서 가습기와 펌프 전원을 분리하고, 제어 보드(GND 공통)에서 릴레이 또는 MOSFET로 펌프를 스위칭하는 구성이 안정적입니다. 펌프가 모터류라면 역기전력 억제를 위한 플라이백 다이오드 또는 드라이버 모듈을 사용하세요. 전원 어댑터는 정격 전류의 2배 내외 여유를 잡고, USB 케이블은 굵기(24AWG 전력선)를 확인합니다. 센서 입력부는 습기 환경에 노출되므로 커넥터에 수분 방지 테이프를 감고, 보드는 플라스틱 하우징에 넣어 절연합니다.
| 구성 | 설명 | 체크 포인트 |
|---|---|---|
| 전원 분리 | 가습기 5V와 펌프 5V를 별도 어댑터 사용 | GND 공통, 어댑터 인증 여부 |
| 스위칭 | 릴레이(광절연) 또는 MOSFET N채널 | 정격 전류 2배 여유, 발열 체크 |
| 보호 소자 | 플라이백 다이오드, 퓨즈, TVS 다이오드 | 단락·역극성 대비 |
| 센서 입력 | 플로트 스위치/전극 감지(저전류) | 습기 차단, 노이즈 필터링 |
핵심 포인트:
가습기 오동작의 대부분은 전원 간섭과 접촉 불량에서 시작됩니다. 전원 분리, 접지 공통, 커넥터 고정만 지켜도 안정성이 크게 향상됩니다.

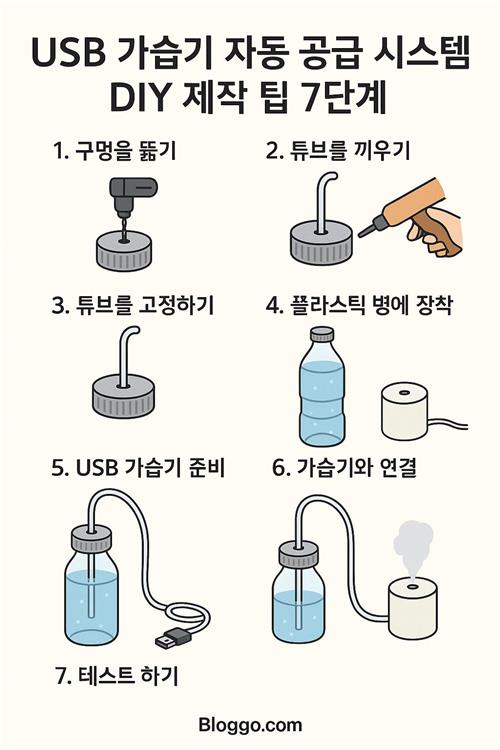

제작 절차 7단계
- 설계 확정가습기 탱크 위치와 보조 물통 배치를 결정합니다. 배관 길이를 최소화하고, 전원 배선은 물과 분리되는 동선을 확보합니다.
- 부품 사전 테스트펌프를 별도 전원으로 구동해 유량과 소음을 확인하고, 체크밸브 방향을 표시합니다. 수위 센서는 멀티미터로 스위칭 상태를 점검합니다.
- 배관 제작실리콘 튜브를 필요한 길이로 재단하고 펌프, 체크밸브, 피팅에 연결합니다. 모든 결합부에 호스클램프를 사용하고 가볍게 실란트를 도포합니다.
- 전기 배선제어 보드에서 릴레이/MOSFET로 펌프 전원을 스위칭하도록 연결합니다. 보호 소자를 직렬·병렬로 배치하고 퓨즈홀더를 추가합니다.
- 센서 설치가습기 탱크에 플로트 스위치를 장착하거나 전극 센서를 고정합니다. 센서 위치는 목표 수위 바로 아래로 설정해 과충전을 방지합니다.
- 누수·역류 점검물 없이 공회전 후, 소량의 물로 단계적으로 테스트합니다. 역류가 보이면 체크밸브 위치를 조정하고, 모든 피팅을 재체결합니다.
- 운영 파라미터 설정타이머/로직을 설정하여 펌프 작동 시간을 제한합니다(예: 10초 이내). 일일 총 가동 시간, 정기 세척 주기를 메모해 두면 유지보수가 쉬워집니다.
체크리스트:
▸ 전원 분리 여부 확인
▸ 체크밸브 방향 표시 완료
▸ 누수 흔적 없음(티슈 테스트)
▸ 센서 동작 임계 수위 검증
▸ 케이블 타이로 배선 정리
비용·구매 가이드 및 설치 팁
예산은 선택 부품에 따라 달라지지만, 5V 페리스탈틱 펌프와 체크밸브, 튜브, 센서, 간단한 제어 모듈, 하우징까지 포함하면 대략 소형 기준으로 합계가 형성됩니다. 온라인 마켓에서 저가형을 선택할 수 있으나 정격 표기와 인증을 우선 검토하세요. 특히 전원 어댑터는 과전류 보호와 온도 보호가 명시된 제품을 권장합니다. 설치 시에는 물통을 가습기보다 약간 높은 위치에 두되, 사이펀 방지를 위해 체크밸브와 루프 형태의 상승 배관을 추가하면 안정적입니다. 장기 사용을 고려해 튜브 여유 길이를 남기고, 소모품(튜브·체크밸브)을 함께 구매해 두면 유지보수 비용이 낮아집니다.
| 항목 | 예상 단가 범위 | 구매 팁 |
|---|---|---|
| 5V 페리스탈틱 펌프 | 중저가형 기준 | 호스 규격 호환, 소음 리뷰 확인 |
| 체크밸브/피팅 | 소액 | 역류 개방압 표기 확인 |
| 수위 센서 | 소액~중가 | 방수 등급, 체결 규격 일치 |
| 제어 모듈/보드 | 소액~중가 | 릴레이 내구성, MOSFET 정격 확인 |
| 전원 어댑터 | 소액~중가 | 인증·보호회로 명시 제품 |
주의: 수돗물의 석회 성분은 장비 내부에 스케일을 생성할 수 있습니다. 가능하다면 정수 또는 미네랄 함량이 낮은 물을 사용하고, 월 1회 정도 산성 세정으로 관리하세요.
구매 링크 활용 팁:
제조사 매뉴얼 또는 신뢰 가능한 전자부품 스토어의 제품 페이지를 우선 확인하고, 동일 규격의 대체품을 장바구니에 함께 담아 재고 문제에 대비하세요.
자주 묻는 질문(FAQ)
가습기와 펌프를 하나의 어댑터로 써도 되나요?
가능은 하지만 권장하지 않습니다. 펌프 기동 시 전류 스파이크로 가습기가 재부팅될 수 있습니다. 별도 5V 어댑터를 사용하고 접지는 공통으로 묶는 구성이 안정적입니다.
체크밸브가 꼭 필요할까요?
페리스탈틱 펌프만으로도 역류가 줄지만, 온도 변화나 낙차가 있으면 사이펀이 생길 수 있습니다. 체크밸브를 추가하면 안전 여유가 커집니다.
수위 센서가 고장 나면 과충전이 되지 않나요?
이중 안전을 위해 펌프 구동 시간을 소프트웨어/타이머로 제한하세요. 또한 오버플로우 홀을 높이에 맞춰 개방해 물이 안전하게 배출되도록 합니다.
소음이 거슬리는데 줄일 방법이 있나요?
펌프 하부에 방진 고무 패드를 부착하고, 하우징 내부에 흡음재를 얇게 적용하세요. 유량을 약간 낮추면 공진이 줄어드는 경우가 많습니다.
물 종류는 무엇을 써야 하나요?
정수 또는 미네랄 함량이 낮은 물을 권장합니다. 향료·오일은 가습기 초음파 진동자와 튜브 재질을 손상시킬 수 있어 사용을 피하세요.
청소 주기는 어떻게 잡으면 좋을까요?
일주일에 한 번은 물통과 튜브를 비우고 말리며, 한 달에 한 번은 희석한 구연산 용액으로 스케일을 제거한 뒤 충분히 헹구세요.
마무리 인사
지금까지 USB 가습기 자동 공급 시스템을 설계에서 조립, 점검까지 단계별로 살펴봤습니다. 핵심은 전원 분리와 역류 방지, 그리고 누수 없는 배관 고정입니다. 여기서 소개한 7단계를 그대로 따라 하시면 자주 물을 보충하는 번거로움이 크게 줄어들고, 겨울철 건조한 실내에서도 안정적인 습도 관리를 기대할 수 있습니다. 직접 만들어 보시고 환경에 맞춘 개선 아이디어가 떠오른다면 댓글로 경험을 공유해 주세요. 작은 팁 하나가 많은 분께 큰 도움이 됩니다.
